MERCEDES BENZ 190E. OBSŁUGA I NAPRAWA
OZNACZENIE FABRYCZNE W201
Modele produkowane od 1982 do 1993 roku.
Mercedes-Benz 190E - model samochodu produkcji firmy Daimler-Benz, w nomenklaturze fabrycznej oznaczony jako W201, produkowany w latach 1982-1993. Był to pierwszy Mercedes średniej klasy po długiej przerwie, w której firma produkowała jedynie większe modele wyższych klas. Wszedł na rynek 8 grudnia 1982, produkcja trwała do 5 maja 1993. Wyprodukowano ok. 1,8 miliona egzemplarzy.
Był napędzany silnikami diesla o pojemności od 2,0 do 2,5 litra (72-150 KM w tym TURBO) oraz silnikami bezynowymi o pojemności od 1,8 do 2,6 litra (90-160 KM). Powstały także sportowe odmiany 190E, takie jak: 2.3-16v (185KM), 2.5-16v (195KM) i 2.5-16v Evo II (235KM). Model ten, popularny i uważany za udany, został zastąpiony w 1993 przez klasę C (W202)
Napis 190 (190, E, D) mylony bywa z pojemnością (choć np. Mercedes W123/W124 miał ów napis, który oznaczał pojemność, przykładowo 200E/200D, 220D, 230E). Błędem jest twierdzenie, że 190D - 1900ccm.
MERCEDES BENZ W201. OBSŁUGA I NAPRAWA
W książce zamieszczono opisy napraw i regulacji poszczególnych zespołów samochodów Mercedes-Benz serii 201:
- modelu 190 wyposażonego w silnik benzynowy o pojemności 1990 cm3 i mocy 66 kW lub 77 kW, z zasilaniem gaźnikowym;
- modelu 190 E wyposażonego w silnik benzynowy o pojemności 1990 cm3 i mocy 90 kW lub 87 z zasilaniem wtryskowym;
- modelu 190 E 1.8 wyposażonego w silnik benzynowy o pojemności 1797 cm3 i mocy 80 kW, z zasilaniem wtryskowym;
- modelu 190 E 2.3 wyposażonego w silnik benzynowy o pojemności 2298 cm3 i mocy 100 kW lub 97 kW, z zasilaniem wtryskowym;
- modelu 190 D wyposażonego w silnik wysokoprężny o pojemności 1997 cm3 i mocy 53 kW lub 55 kW;
- modelu 190 D 2.5 wyposażonego w silnik wysokoprężny o pojemności 2497 cm3 i mocy 66 kW lub 69 kW;
- modelu 190 D 2.5 Turbo wyposażonego w silnik wysokoprężny o pojemności 1997cm3 i mocy 93 kW z turbodoładowaniem.
Książkę uzupełniono szczegółowymi danymi technicznymi, tabelą zalecanych momentów dokręcania oraz schematami elektrycznymi.
SPIS TREŚCI:
1. WSTĘP
1.1. DANE TECHNICZNE
Opis samochodów
Dane identyfikacyjne
Charakterystyka techniczna
Momenty dokręcania
1.2. INFORMACJE DLA UŻYTKOWNIKA
Ogólne wskazówki przeprowadzania napraw
Prawidłowe podnoszenie samochodu
Obsługa samochodu
Zakresy okresowej obsługi technicznej
2. MERCEDES BENZ - SILNIKI BENZYNOWE TYPU 102
2.1. DEMONTAŻ SILNIKA
Wymontowanie silnika
Wmontowanie silnika
2.2. ROZBIÓRKA I SKŁADANIE SILNIKA
2.3. GŁOWICA
Wymontowanie i zamontowanie głowicy
Rozbiórka głowicy
Weryfikacja głowicy
2.4. POKRYWA NAPĘDU ROZRZĄDU
Wymontowanie i zamontowanie pokrywy
2.5. TŁOKI I KORBOWODY
Wymontowanie tłoków i korbowodów
Pomiary tulei cylindrów
Sprawdzanie tłoków i korbowodów
Montaż tłoków z korbowodami
Zamontowanie tłoków z korbowodami w cylindry
2.6. KADŁUB SILNIKA
2.7. WAŁ KORBOWY I KOŁO ZAMACHOWE
Wymontowanie wału korbowego
Sprawdzanie części
Zamontowanie wału korbowego
Wymiana koła zamachowego lub tarczy zabierakowej
Wymiana koła pasowego i tłumika drgań
Wymiana tylnego uszczelniacza wału korbowego
Wymiana przedniego uszczelniacza wału korbowego 2.8. ROZRZĄD
Wymontowani i zamontowanie napinacza łańcucha
Wymontowanie i zamontowanie łańcucha rozrządu
Wymontowanie i zamontowanie prowadnicy napinacza łańcucha
Wymontowanie i zamontowanie prowadnic łańcucha Wymontowanie i zamontowanie wału pośredniego
Wymontowanie i zamontowanie wału rozrządu
Wymontowanie i zamontowanie koła wału korbowego
Regulacja luzu zaworów
Działanie popychaczy hydraulicznych
2.9. ZAWIESZENIE SILNIKA
Wymiana przedniego zawieszenia silnika
Wymiana tylnego zawieszenia silnika i podpór gumowych
2.10. UKŁAD WYDECHOWY
2.11. UKŁAD SMAROWANIA
Wymontowanie i zamontowanie pompy oleju
Wymontowanie i zamontowanie miski olejowej
Wymiana filtra oleju
Sprawdzanie czujnika poziomu oleju
2.12. UKŁAD CHŁODZENIA
Opróżnianie i napełnianie układu chłodzenia
Sprawdzanie korka zbiornika wyrównawczego i chłodnicy
Wymontowanie i zamontowanie chłodnicy
Wymontowanie i zamontowanie sprzęgła
elektromagnetycznego
Wymontowanie i zamontowanie pompy wody
Napinanie paska klinowego napędu pompy wody
Wymiana i sprawdzanie termostatu
2.13. UKŁAD OGRZEWANIA I PRZEWIETRZANIA
2.14 GAŹNIK STROMBERG
Wymontowanie i zamontowanie gaźnika
Obsługa gaźnika
Regulacje gaźnika
Wymiana filtra powietrza
Wymontowanie i zamontowanie kolektora ssącego
Wymontowanie i zamontowanie kolektora wydechowego
2.15. GAŹNIK PIERBURG 2EE
Wymontowanie i zamontowanie gaźnika
Naprawa gaźnika
2.16. WTRYSK KE-JETRONIC
Działanie układu
Regulacja biegu jałowego
2.17. ZAPŁON
Sprawdzanie i regulacja wyprzedzenia zapłonu
Wymontowanie i zamontowanie rozdzielacza zapłonu
Wymiana świec zapłonowych
3. MERCEDES BENZ - SILNIKI WYSOKOPRĘŻNE TYPU 601/602
3.1. DEMONTAŻ SILNIKA
Wymontowanie silnika
Wmontowanie silnika
3.2. ROZBIÓRKA I SKŁADANIE SILNIKA
3.3. GŁOWICA
Wymontowanie i zamontowanie głowicy
Rozbiórka głowicy
Weryfikacja głowicy
3.4. POKRYWA NAPĘDU ROZRZĄDU
Wymontowanie i zamontowanie pokrywy
3.5. TŁOKI I KORBOWODY
Wymontowanie tłoków i korbowodów
Pomiary tulei cylindrów
Sprawdzanie tłoków i korbowodów
Pomiar luzu korbowodu
Montaż tłoków z korbowodami w cylindry
3.6. KADŁUB SILNIKA
Pomiary kadłuba
3.7. WAŁ KORBOWY I KOŁO ZAMACHOWE
Wymontowanie wału korbowego
Sprawdzanie części
Zamontowanie wału korbowego
Wymiana koła zamachowego lub tarczy zabierakowej
Wymiana koła pasowego wału korbowego
Wymiana tylnego uszczelniacza wału korbowego
Wymiana przedniego uszczelniacza wału korbowego
3.8. ROZRZĄD
Wymontowanie i zamontowanie napinacza łańcucha
Wymontowanie i zamontowanie łańcucha rozrządu
Wymontowanie i zamontowanie prowadnicy napinacza łańcucha
Wymontowanie i zamontowanie prowadnic łańcucha
Wymontowanie i zamontowanie kół wału korbowego
Wymontowanie i zamontowanie wału rozrządu
Ustawianie rozrządu
Działanie popychaczy hydraulicznych
3.9. ZAWIESZENIE SILNIKA
Naprawa zawieszenia silnika (do października 1984 roku)
Naprawa zawieszenia silnika (od modelu ’85)
3.10. UKŁAD WYDECHOWY
3.11. UKŁAD SMAROWANIA
Wymontowanie i zamontowanie pompy oleju
Wymontowanie i zamontowanie miski olejowej
Wymiana filtra oleju
Wymiana oleju
Sprawdzanie czujnika poziomu oleju
Sprawdzanie ciśnienia oleju
3.12. UKŁAD CHŁODZENIA
Opróżnianie i napełnianie układu chłodzenia
Sprawdzanie korka zbiornika wyrównawczego i chłodnicy
Wymontowanie i zamontowanie chłodnicy
Wymontowanie i zamontowanie sprzęgła elektromagnetycznego
Wymontowanie i zamontowanie sprzęgła wiskozowego
Wymontowanie i zamontowanie pompy wody
Napinanie paska klinowego napędu pompy wody
Wymiana i sprawdzanie termostatu
3.13. UKŁAD PRZEWIETRZANIA I OGRZEWANIA
Wymontowanie i zamontowanie dmuchawy
Wymiana zaworu nagrzewnicy
3.14. UKŁAD ZASILANIA
Wymontowanie i zamontowanie pompy wtryskowej
Sprawdzanie początku wtrysku
Wymontowanie i zamontowanie wtryskiwaczy
Naprawa wtryskiwaczy
Czyszczenie rozpylaczy
Sprawdzanie wtryskiwaczy
Regulacja prędkości biegu jałowego
Regulacja ustawienia pedału przyspieszenia
Sterowanie pneumatyczne biegu jałowego
Regulacja elektroniczna biegu jałowego
Wymontowanie i zamontowanie pompy paliwa
Wymiana filtra powietrza
Wymiana filtra paliwa
Wyłączanie silnika
Sprawdzanie układu podgrzewania paliwa
Zmiany w układzie zasilania
Działanie układu recyrkulacji spalin
3.15. UKŁAD PODGRZEWANIA WSTĘPNEGO
Wymontowanie i zamontowanie świec żarowych
4. UKŁAD PRZENIESIENIA NAPĘDU MERCEDES BENZ
4.1 SPRZĘGŁO
Wymontowanie sprzęgła
Naprawa sprzęgła
Montaż sprzęgła
Wymiana łożyska wyciskowego i widełek wyciskowych
Sprawdzanie zużycia tarczy sprzęgła
Wymontowanie i zamontowanie pompy sprzęgła
Wymontowanie i zamontowanie wyprzęgnika
Odpowietrzanie układu hydraulicznego
4.2. SKRZYNIA CZTEROBIEGOWA
Wymontowanie i zamontowanie skrzyni biegów
Rozbiórka i składanie skrzyni biegów
Pomiary skrzyni biegów
4.3. SKRZYNIA PIĘCIOBIEGOWA
Wymontowanie i zamontowanie skrzyni biegów
Rozbiórka i składanie skrzyni biegów
Ustawianie drążków włączania biegów
Wymiana oleju w skrzyni biegów
4.4. SKRZYNIA AUTOMATYCZNA
Wymontowanie i zamontowanie skrzyni automatycznej
Wymiana oleju w skrzyni automatycznej
Holowanie samochodu ze skrzynią automatyczną
4.5. WAŁ NAPĘDOWY
Wymontowanie i zamontowanie wału napędowego
Wymontowanie i zamontowanie łożyska pośredniego
Wymiana tulejek centrujących
5. ZAWIESZENIE MERCEDESA
5.1. ZAWIESZENIE PRZEDNIE
Wymontowanie i zamontowanie zawieszenia koła
Wymontowanie i zamontowanie sprężyny zawieszenia
Wymontowanie i zamontowanie amortyzatora
Regulacja luzu osiowego łożysk kół
Wymontowanie i zamontowanie piasty koła
Wymiana łożysk kół przednich
Wymontowanie i zamontowanie zwrotnicy
Wymiana przegubu zwrotnicy
Wymontowanie i zamontowanie wahacza
Wymontowanie i zamontowanie stabilizatora
Ustawianie kół przednich
5.2. ZAWIESZENIE TYLNE
Wymontowanie i zamontowanie osi tylnej
Wymontowanie i zamontowanie amortyzatora
Wymontowanie i zamontowanie sprężyn
Wymontowanie i zamontowanie stabilizatora
Wymontowanie i zamontowanie obudowy przekładni
Wymontowanie i zamontowanie drążków zawieszenia
Wymontowanie i zamontowanie wahacza
Wymontowanie i zamontowanie półosi napędowych
Wymontowanie i zamontowanie piasty łożyska koła
Ustawianie kół tylnych
Regulacja podłogi
6. MERCEDES BENZ. UKŁAD KIEROWNICZY
6.1. PRZEKŁADNIA KIEROWNICZA BEZ WSPOMAGANIA
Sprawdzanie poziomu oleju w przekładni
Wymontowanie i zamontowanie przekładni kierowniczej
6.2. PRZEKŁADNIA KIEROWNICZA ZE WSPOMAGANIEM
Sprawdzanie poziomu oleju w układzie wspomagania
Wymontowanie i zamontowanie przekładni kierowniczej
6.3. RAMIĘ KIEROWNICY I DRĄŻKI KIEROWNICZE
Wymontowanie i zamontowanie ramienia kierownicy
Wymontowanie i zamontowanie dźwigni pośredniej
Wymiana drążka bocznego (prawego lub lewego)
Wymiana drążka środkowego
Wymiana osłony przeciwpyłowej
6.4. KOŁO KIEROWNICY I KOLUMNA KIEROWNICY
Wymontowanie i zamontowanie koła kierownicy
Wymontowanie i zamontowanie kolumny kierownicy
7. MERCEDES BENZ - UKŁAD HAMULCOWY
7.1. HAMULCE PRZEDNIE
Wymiana wkładek ciernych
Wymontowanie i zamontowanie zacisku hamulca
Naprawa zacisku hamulca
7.2. HAMULCE TYLNE
Wymiana wkładek ciernych
Wymontowanie i zamontowanie zacisku hamulca
Naprawa zacisku hamulca
7.3. TARCZE HAMULCÓW PRZEDNICH I TYLNYCH
7.4. POMPA HAMULCOWA
Wymontowanie i zamontowanie pompy hamulcowej Odpowietrzanie układu hamulcowego
7.5. HAMULEC AWARYJNY
Wymontowanie i zamontowanie szczęk hamulca awaryjnego
Regulacja hamulca awaryjnego
Wymiana linki hamulca awaryjnego
7.6. MECHANIZM WSPOMAGANIA
Wymontowanie i zamontowanie mechanizmu wspomagania
Wymontowanie i zamontowanie pompy podciśnienia (silniki 601/602)
7.7. URZĄDZENIE ABS
8. INSTALACJA ELEKTRYCZNA W MERCEDESIE 201
8.1. AKUMULATOR
Sprawdzanie akumulatora
Ładowanie akumulatora
Wymontowanie i zamontowanie akumulatora
Rozruch z rozładowanym akumulatorem
8.2. ALTERNATOR
Sprawdzanie alternatora zamontowanego w pojeździe
Wymontowanie i zamontowanie alternatora
Naprawa alternatora
8.3. ROZRUSZNIK
Sprawdzanie rozrusznika
Wymontowanie i zamontowanie rozrusznika
Naprawa rozrusznika
8.4. REFLEKTORY
Wymiana żarówki
Wymiana reflektora
Regulacja ustawienia świateł
8.5. WYCIERACZKA
Wymontowanie i zamontowanie wycieraka
Wymiana piórka wycieraczki
Wymontowanie i zamontowanie ramienia wycieraczki
Wymontowanie i zamontowanie silnika wycieraczki

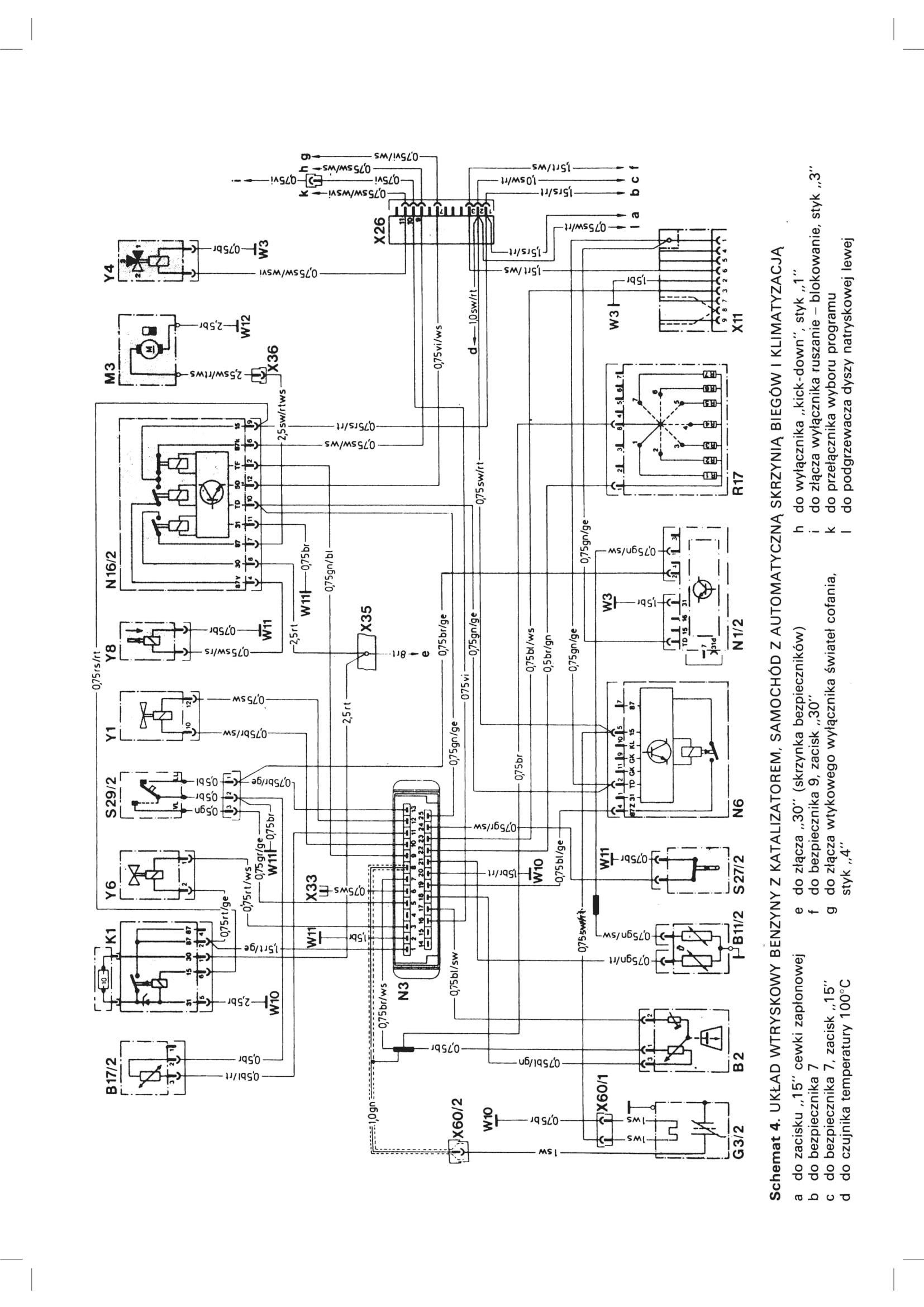

8.6. SCHEMATY ELEKTRYCZNE
przykładowa strona:
Obsługa i naprawa to seria poradników stanowiących pomoc podczas napraw samochodów osobowych i dostawczych. Opisano zarówno proste naprawy, możliwe do wykonania dla każdego, jak i bardziej skomplikowane, wymagające doświadczenia i wiedzy fachowej. W każdej książce zamieszczono dane techniczne i eksploatacyjne oraz szczegółowe opisy napraw zespołów i podzespołów opisywanych pojazdów. Wiele pozycji serii powstało we współpracy ze szwajcarską oficyną "Bucheli Verlag", znaną od lat z wydawania fachowych i bardzo szczegółowych "Instrukcji napraw" (seria "Reparaturanleitung").
